小鱼易连ME40连接步骤及无线传屏使用介绍

四川网牛 2018-07-24 05:10

小鱼易连方案

小鱼易连ME40视频会议终端拆箱实拍,终端配件介绍,设备线路连接讲解及小鱼易连ME40搭配小鱼易连NP30无线传屏器使用方法。

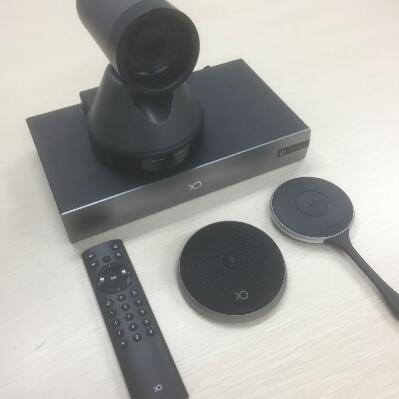

小鱼易连ME40摄像头、主机、遥控器、麦克风,小鱼易连NP30无线传屏器

小鱼易连ME40摄像头、主机、遥控器、麦克风,小鱼易连NP30无线传屏器(另购)

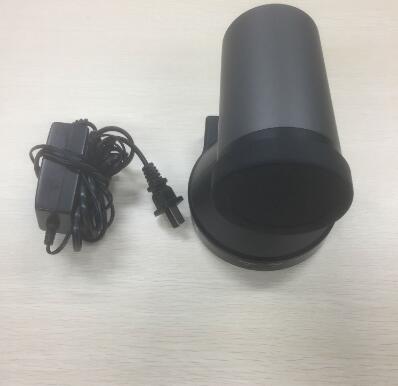

摄像机+摄像机电源

摄像机+摄像机电源

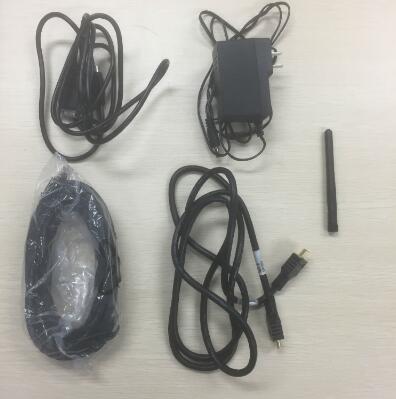

摄像头控制线、主机电源、网线、HDMI高清信号线、主机无线接收天线

(从左往右,从上到下):摄像头控制线、主机电源、网线、HDMI高清信号线、主机无线接收天线

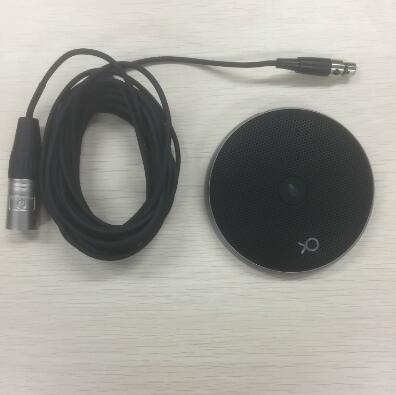

全向拾音麦克风+麦克风连接线

全向拾音麦克风+麦克风连接线

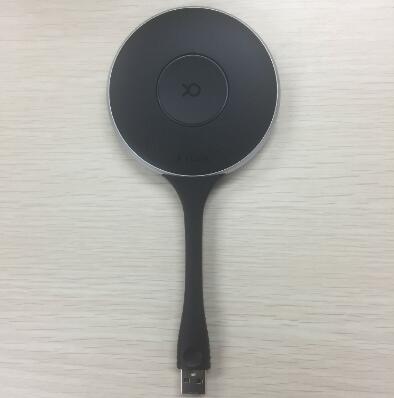

小鱼易连NP30无线传屏器

小鱼易连NP30无线传屏器,轻松将电脑本地画面分享至云端会议

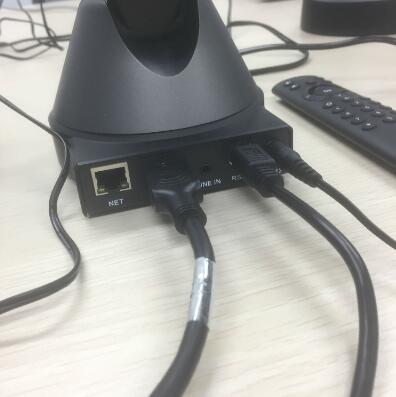

摄像头线路连接:左起,HDMI信号输出(另端连接主机信号输入接口),摄像头控制线,摄像机电源线

摄像头线路连接:左起,HDMI信号输出(另端连接主机信号输入接口),摄像头控制线,摄像机电源线

ME40主机线路

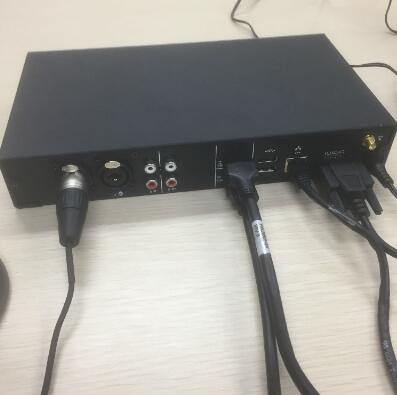

小鱼易连ME40主机线路连接:左起,麦克风连接线(小鱼易连ME40支持两个麦克风声音输入),HDMI摄像头信号输入,HDMI信号输出,网线,摄像头控制线,主机电源线

无线传屏配置

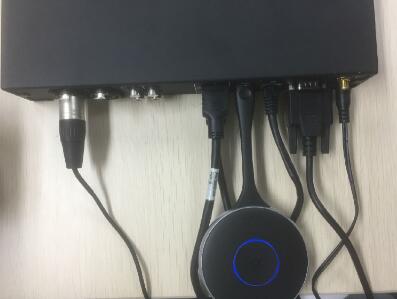

小鱼易连NP30无线传屏器配置步骤:1.NP30接入主机后部USB接口

MAXHUB显示

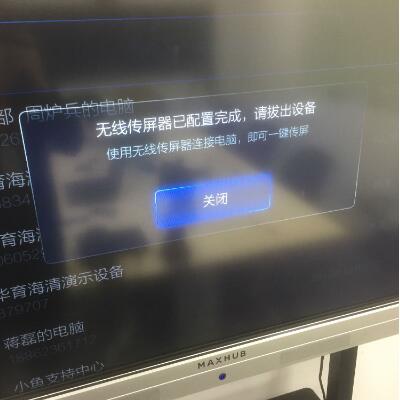

2.小鱼易连ME40终端显示界面会出现配置提示,配置过程一到两分钟,配置显示完成提示即可

MAXHUB终端显示

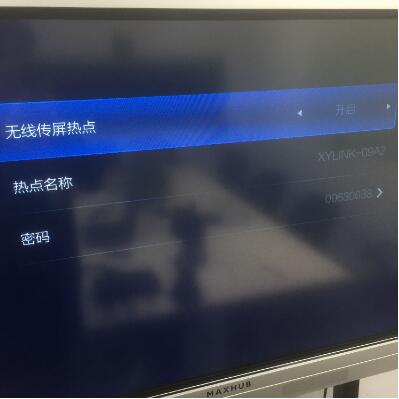

无线传屏配置成功后在界面可查看无线传屏热点信息(小鱼易连ME40主机支持无线连接,但无线接入网络会跟无线传屏热点冲突,即只有在ME40有线网络连接环境下才可使用无线传屏NP30)

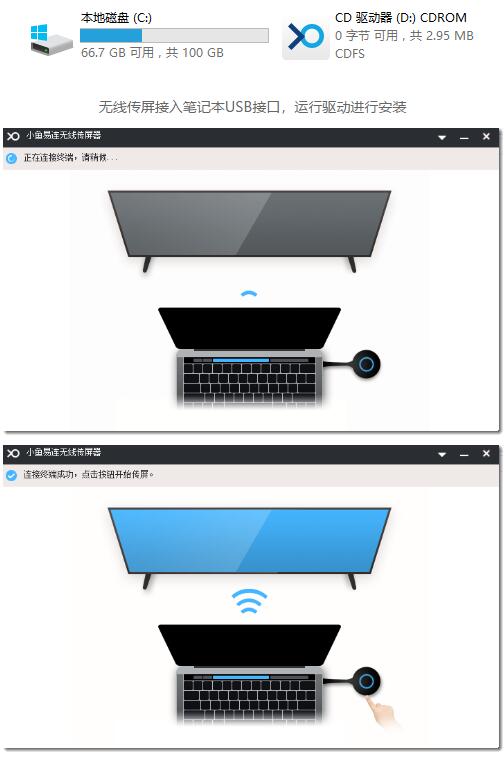

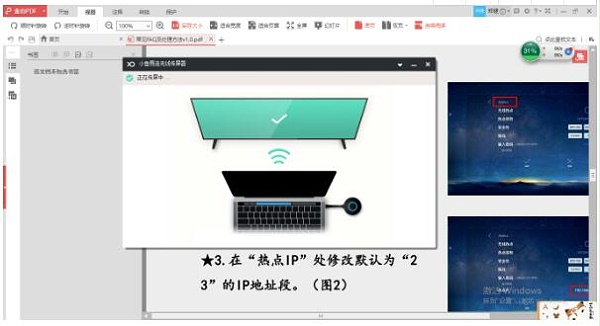

NP30无线传屏安装过程提示界面

NP30无线传屏安装过程提示界面

按下小鱼易连NP30无线传屏设备上的按钮即可将电脑桌面共享至云端会议室

按下小鱼易连NP30无线传屏设备上的按钮即可将电脑桌面共享至云端会议室

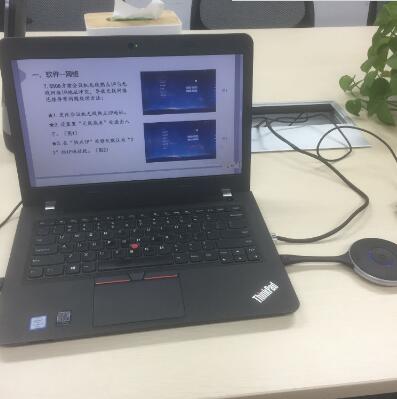

笔记本本地文件演示

笔记本本地文件演示(MAXHUB常见问题及解决方法)

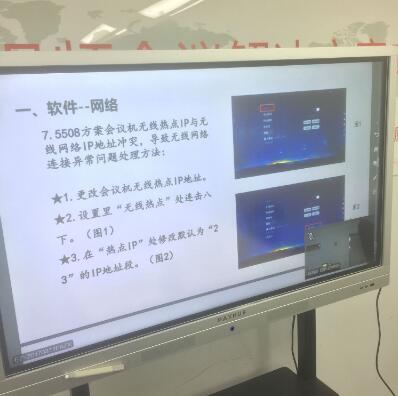

远程会议界面显示分享画面

ME40终端远程会议界面显示分享画面

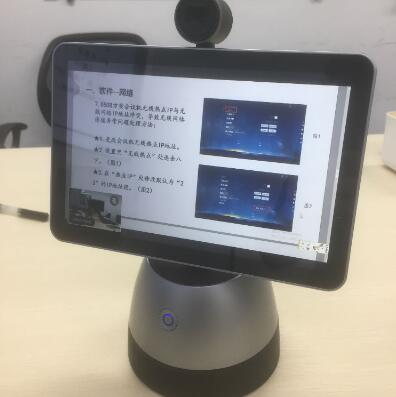

小鱼易连NE60在与ME40远程视频会议过程中显示对端笔记本分享内容画面

小鱼易连NE60在与ME40远程视频会议过程中显示对端笔记本分享内容画面

小鱼易连视频会议解决方案

ME40搭配MAXHUB中小型会议室解决方案及小鱼易连NE60桌面会议终端

四川网牛电子商务有限公司是小鱼易连钻石合作伙伴及小鱼易连代理服务商,关于更多产品方案信息,详询站内客服
